Kľúčom k výberu plochého medeného opleteného drôtu alebo okrúhleho medeného opleteného drôtu je určiť, či si scenár vašej aplikácie viac cení kontaktnú plochu a štrukturálnu stabilitu, alebo či si viac cení flexibilitu v ohybe a pohodlie zapojenia.

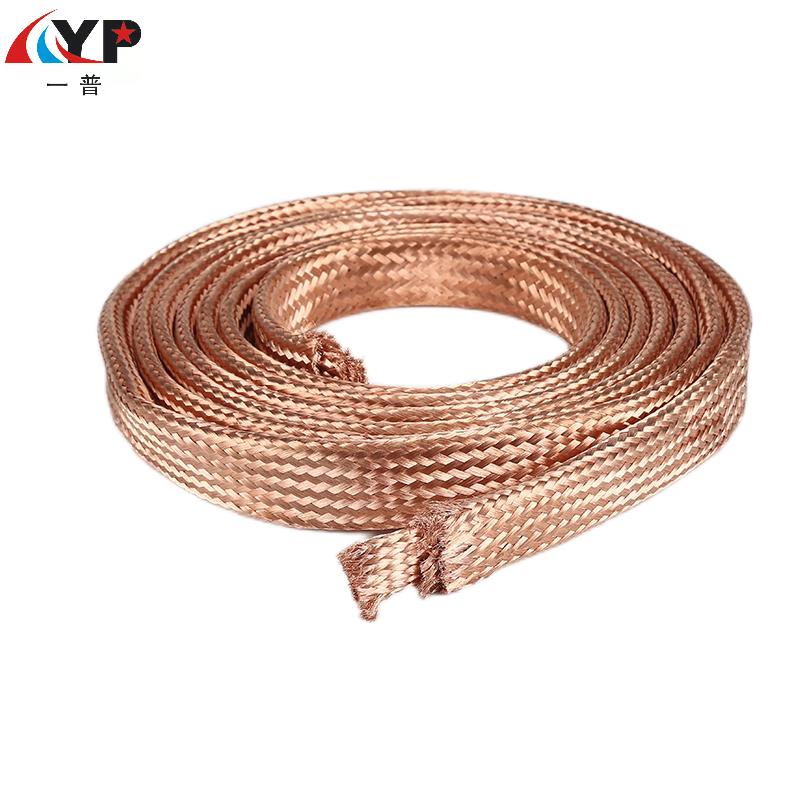

Plochý medený opletený drôt- vhodné pre pevné pripojenia, vysokoprúdové aplikácie a aplikácie odolné voči zemetraseniu
Ak narazíte na nasledujúce situácie, uprednostnite ploché vodiče:
- Pripojenými predmetmi sú ploché dosky, ako sú výstupné vedenia transformátora, prípojnice rozvádzača a kontakty ističa. Plochý tvar môže perfektne sedieť, zväčšiť kontaktnú plochu a znížiť kontaktný odpor.
-V zariadení sú vibrácie, napríklad pri pripojení k motorom alebo veľkým dieselovým motorom. Jeho štruktúra tkania môže účinne tlmiť vibrácie a je odolnejšia voči únave ako jednovláknové medené tyče.
-Potreba zabrániť uvoľneniu: Po rezaní nie je ľahké rozptýliť a konce závitov nepotrebujú počas inštalácie špeciálne ošetrenie, vďaka čomu je operácia pohodlnejšia.
-Prenášanie vysokého prúdu: V scenároch vysokého prúdu (ako sú stovky alebo dokonca tisíce ampérov) majú ploché drôty väčšiu plochu rozptylu tepla a zvyčajne majú lepšiu prúdovú kapacitu ako kruhové drôty s rovnakým prierezom.

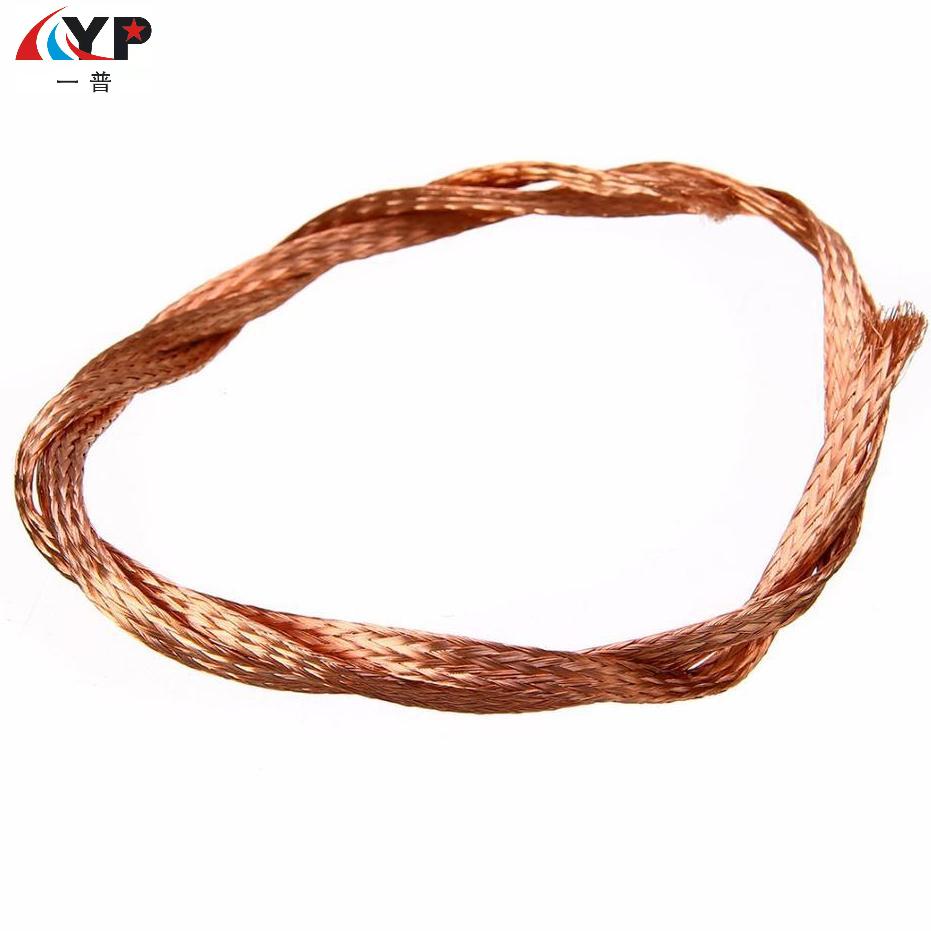

Okrúhly medený opletený drôt- vhodné pre flexibilné vedenie, pohybové spojenia a úzke priestory
Ak sú splnené nasledujúce charakteristiky, vhodnejšou voľbou sú kruhové čiary:
-Priestor elektroinštalácie je úzky a vinutý, ako napríklad v rohoch elektrických skríň a pri potrebe inštalácie potrubia. Točená štruktúra kruhových drôtov je extrémne mäkká a má veľmi malý polomer ohybu.
-Pripájacie komponenty vyžadujú pohyb, ako napríklad vedenia uhlíkových kefiek pre motory a aktívne kĺby pre roboty. Pružnosť kruhových drôtov spôsobuje, že sú menej náchylné na zlomenie pri opakovanom ohýbaní.
-Inštalačná dráha nie je pevná: ak je potrebné upraviť polohu pripojenia na mieste, okrúhly drôt sa ľahšie ručne ohýba a tvaruje.
-Požiadavky na univerzálne vedenie: Ako univerzálny flexibilný vodič spája rôzne konvenčné elektrické komponenty.
Zhrnutie:
Krok 1: Pozrite sa na tvar pripojovacej svorky
-Ak je to plochá svorka (ako prípojnica, medená prípojnica) → zvoľte plochý vodič.
-Ak ide o kruhovú koncovku (napríklad koncový stĺpik alebo svorník), možno použiť oboje, ale kruhové drôty sú flexibilnejšie a ploché drôty je potrebné zvlniť s kruhovými koncami.
Krok 2: Skontrolujte cestu inštalácie a prostredie
-Cesta je pevná, rovná, alebo len mierne zakrivená → zvoľte rovnú čiaru.
-Cesta je zložitá, vyžaduje viacero zákrut alebo prechádza cez úzke diery → zvoľte kruhovú čiaru.
