Pri prenose energie a pripojení zariadení sú medené pletené drôty široko používané v priemyselných zariadeniach a nových energetických produktoch kvôli ich vynikajúcej flexibilite, ohybnosti a elektrickej vodivosti. Mnoho ľudí: keďže medené opletené drôty môžu viesť elektrinu samy o sebe, prečo sú ich dva konce zvlnené medenými rúrkami? Nie je to nadbytočná, ale vedecká voľba, ktorá vyvažuje bezpečnosť, účinnosť a životnosť. Rieši prirodzené nevýhodymedené pletené drôtya zabezpečuje stabilnejšie napájacie pripojenia.
I. Silné stránky medených pletených drôtov sú ich slabé stránky

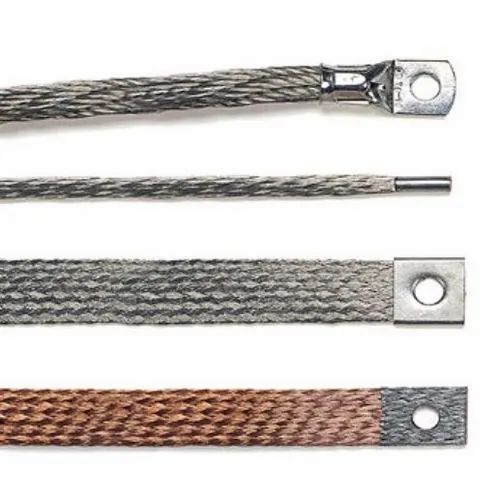

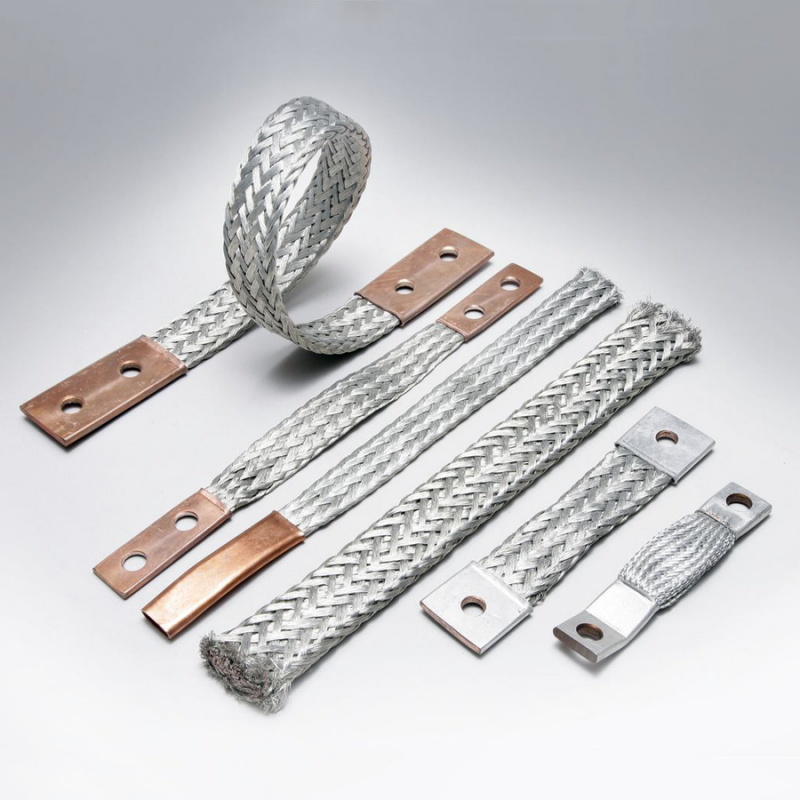

Medené pletené drôtysú tkané z viacerých prameňov jemných medených drôtov s vysokou hustotou opletenia. Ich hlavnou výhodou je výnimočná flexibilita, malý polomer ohybu, prispôsobivosť úzkym priestorom a prostrediam náchylným na vibrácie a vynikajúci odvod tepla – s vyššou prúdovou zaťažiteľnosťou ako jednovláknové medené drôty s rovnakým prierezom. Viacvláknová štruktúra však prináša nedostatky: nestabilný kontakt (vysoká odolnosť, ľahké zahrievanie/oxidácia), slabá pevnosť v ťahu (náchylnosť na lámanie prameňa) a rýchla oxidácia jemných medených prameňov.
Medené rúrky fungujú ako „fixátor + ochranný kryt“, pričom zhutňujú voľné pramene do integrovaného celku, aby sa vyriešili tieto nedostatky pri zachovaní flexibility a odvodu tepla, čím sa zlepšuje spoľahlivosť spojenia.
II. Hlavné funkcie krimpovacích medených rúrok
Krimpovacie medené rúrky z medených opletenínie je len na tvarovanie; jeho funkcie trvajú počas celej životnosti, zhrnuté do troch kľúčových bodov:
1. Znížte kontaktný odpor a stratu energie
Nezvlnené voľné pramene vedú k obmedzenej kontaktnej ploche a vysokej odolnosti. Krimpovanie za studena dosahuje tesný povrchový kontakt, zväčšuje kontaktnú plochu a znižuje medzery. Priemyselné testy ukazujú, že štandardizované krimpovanie znižuje prechodový odpor o viac ako 30 %, čím sa znižuje strata výkonu pri vysokoprúdovom prenose.
2. Zvýšte štrukturálnu pevnosť a zabráňte pretrhnutiu vlákna
Medené pletené drôty nemajú konštrukčnú pevnosť; zvlnené medené rúrky pevne fixujú pramene, rozptyľujú vonkajšie sily, zvyšujú odolnosť proti ťahu/vibráciám a chránia pramene pred poškriabaním. Napríklad v nových pripojeniach batérií energetických vozidiel odolávajú extrémnym teplotám a vibráciám, čím sa vyhýbajú prerušeniam napájania.
3. Izolujte vonkajšie prostredie a zabráňte oxidácii
Medené nite ľahko oxidujú v drsnom prostredí (vlhkosť, soľná hmla), čím sa zhoršuje vodivosť. Medené rúrky izolujú nečistoty a spomaľujú oxidáciu; pocínované / postriebrené rúrky ďalej zvyšujú vodivosť a odolnosť proti korózii, vhodné pre vonkajšie fotovoltaické stanice.
III. Kľúčové požiadavky na krimpovanie medených rúrok
Materiál medenej rúrky (bežná čistá meď) a špecifikácie musia zodpovedať pletenému drôtu; krimpovací tlak musí byť kontrolovaný (nadmerné lámanie prameňov, nedostatočné spôsobuje slabý kontakt). Povrchová úprava by mala vyhovovať scenáru (cínovanie/striebrenie kvôli korózii) a pramene musia byť pred krimpovaním očistené od oxidu/prachu.
IV. Testy aplikácie scenára
1. Nové energetické vozidlá
Zabezpečuje stabilný prenos vysokého prúdu a odoláva zmenám vibrácií/teploty, ktoré si osvojili tradiční výrobcovia.
2. Priemyselné zariadenia
Znižuje straty a poruchy transformátorov/frekvenčných meničov, čím predlžuje životnosť.
3. Vonkajšie/drsné prostredie
Odoláva korózii, zabezpečuje stabilnú vodivosť pre fotovoltaické/námorné zariadenia a znižuje náklady na údržbu.
4. Presná elektronika
Medené rúrky chránia pred elektromagnetickým rušením a zabezpečujú stabilný prenos energie/signálu pre lekárske/komunikačné zariadenia.
V. Objasnenie bežných mylných predstáv
Mylná predstava 1: Krimpovanie slúži len na vzhľad
Je to rozhodujúce pre bezpečnosť vo vysokoprúdových/zložitých podmienkach, zlepšuje vodivosť a stabilitu.
Mylná predstava 2: Tesnejšie je lepšie
Je potrebný mierny tlak; nadmerné lámanie prameňov, nedostatočné spôsobuje zlý kontakt.
Mylná predstava 3: Jedna medená trubica vyhovuje všetkým scenárom
Požiadavky sa líšia – korózia si vyžaduje pocínovanie/striebrenie, vysokoprúd vyžaduje hrubšie rúrky.
Mylná predstava 4: Krimpovanie je bezúdržbové
Je potrebná pravidelná kontrola, aby sa zabránilo uvoľneniu/oxidácii v dôsledku zmien vibrácií/teploty.
VI. Kľúčové informácie
S vývojom vysokovýkonných integrovaných energetických zariadení je krimpovanie medených rúrok čoraz dôležitejšie. Výberom správnych trubíc a štandardizovanou prevádzkou sa vyhnete nebezpečenstvu a odomknete základnú hodnotu. YIPU Metal víta vaše otázky.
